Пульт управления ДЭС на базе аналоговых приборов

Аналоговый пульт управления собственной разработки ООО «Компания Дизель» обеспечивает ручное управление, контроль параметров и защиту систем дизельной электростанции (ДЭС).

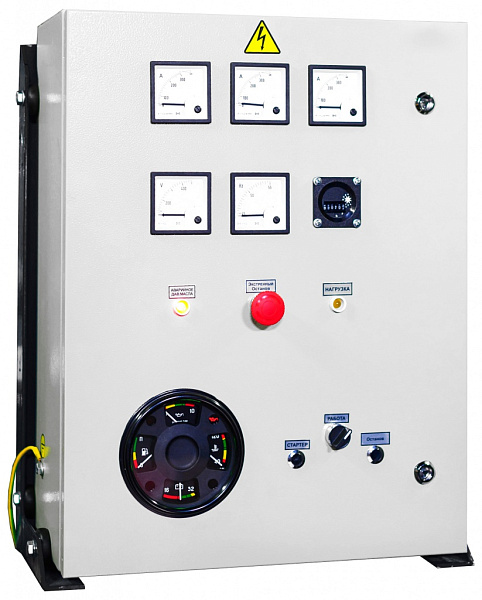

Аналоговый пульт управления дизельной электростанцией представляет собой герметизированный металлический шкаф для электрооборудования, устанавливаемый на единую раму дизель-генераторной установки. В переднюю дверцу шкафа герметично встроены кнопки пуска/останова дизельного генератора (ДГУ), аналоговые приборы контроля параметров двигателя (давление масла, температура охлаждающей жидкости, уровень топлива в баке, напряжение стартерной батареи, счетчик наработки моточасов) и силового генератора (сила тока по 3-м фазам, напряжение, частота), кнопка аварийного останова ДГУ с фиксатором. Также на лицевой / боковой стороне аналогового пульта управления ДЭС размещается силовой автомат защиты (подключение / отключение нагрузки). Подключение сети электропотребителя производится внутри пульта управления.

Диапазон рабочих температур: от –40°С до +70°С.
Класс защиты пульта управления: IP 54.

Каждый пульт управления проходит испытание на специальном стенде и и последующий выходной контроль качества в составе готового дизельного генератора.

Справка: аналоговые пульты управления ДЭС в основном востребованы при эксплуатации неавтоматизированных ДЭС вне подогреваемого контейнера / помещения в экстремально холодных условиях. В таких условиях ЖК-экран любого цифрового контроллера – до прогрева - как бы «притормаживает» / некорректно отображает информацию (что, впрочем, не отражается на его функционировании, но влияет на удобство пользования). В качестве «компромиссного» варианта также может использоваться цифровой пульт управления ДЭС с дублирующими аналоговыми приборами контроля параметров ДЭС.

Функции управления:

• ручной запуск / остановка ДГУ
• регулировка частоты вращения двигателя (ручной режим)
• регулировка напряжения силового генератора (ручной режим)

Функции измерения и контроля:

• параметров генератора:
  - напряжение
  - частота переменного тока
  - сила тока по каждой фазе
• индикатор нагрузки
• параметров двигателя:
  - давление масла
  - температура охлаждающей жидкости
  - напряжение стартерной батареи
  - уровень топлива в баке, в %
• счетчик наработки моточасов

Функции защиты:

• защита генератора:
  - при перегрузке генератора по току
• автоматический выключатель ДГУ при аварийном сигнале
• отдельная кнопка экстренного останова ДГУ
• индикатор аварийного давления масла
• защита двигателя:
  - при низком давлении масла
  - при высокой температуре ОЖ
  - при низком уровне топлива в расходном баке (индикация)
  - при низком / высоком напряжении стартерной аккумуляторной батареи (индикация)

Опции:

• реле контроля изоляции (РКИ) / прибор контроля изоляции (ПКИ) – для работы ДЭС в сетях с «изолированной» нейтралью

Документация:

• Паспорт и руководство по эксплуатации
• Присоединительные схемы
• Паспорта на комплектующие: силовой автомат, контакторы, трансформаторы, зарядное устройство
